◆ 接受其他量程以及外形尺寸的传感器设计制造。

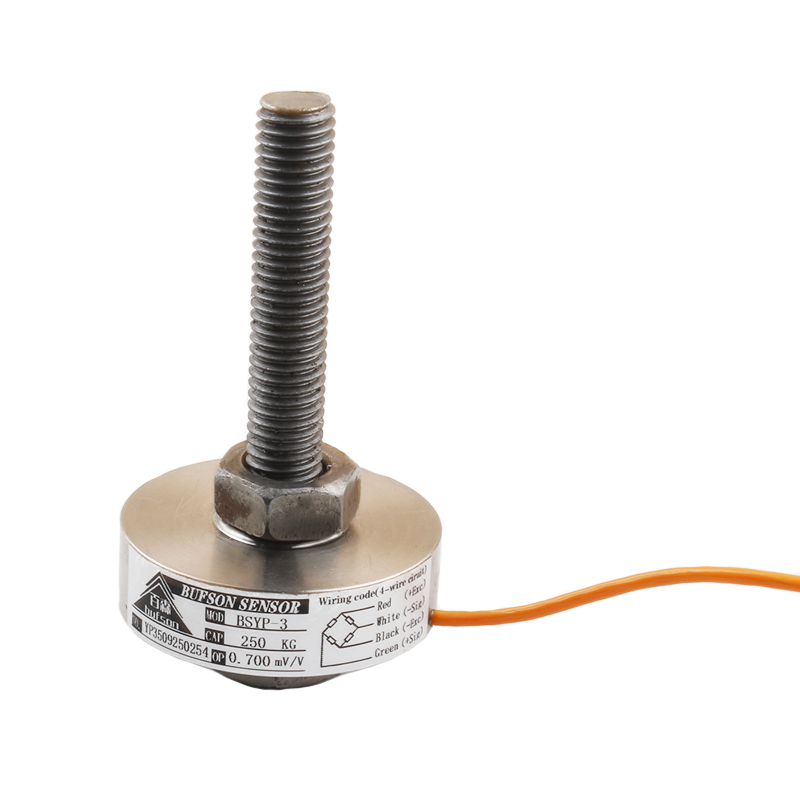

◆采用金属箔式应变片技术，弹性体为合金钢或者不锈钢中间通孔环膜式结构设计，低厚度，稳定性好。
◆中间通孔，凸起的环面感应挤压力，动态响应好抗过载能力强。
◆适用于各种螺栓、夹紧力、轴等需要穿透传感器体而测力的场合。
◆ 可配显示仪表，也可配信号变送器转化为你需要的输出信号。
| 技术参数Technical Parameter | |
| 额定量程RatedLoad | 0→ 1/2/3/4/5/6/7/8/9/10T（依客户要求） |
| 输出灵敏度Reted Ourtput | 1~2.0mV/V |
| 非线性 Non-Linearity | 0.1%FS |
| 滞后 Hysteresis | 0.1%FS |
| 重复性 Repeatability | 0.1%FS |
| 蠕变 Creep(30min) | 0.1%FS |
| 零点输出 Zero Balance | 0.1%FS |
| 零点温度系数 Tempeature Dffect On Zero | 0.1%FS/10℃ |
| 额定输出温度系数Tempeature Dffect On Output | 0.1%FS/10℃ |
| 输入阻抗 Input Impedance | 380±10Ω或750±10Ω |
| 输出阻抗 Output Impedance | 350±3Ω或700±5Ω |
| 绝缘阻抗 Insulation | ≥ 5000MΩ |
| 激励电压 Excitation Votage | 5～15VDC |
| 工作温度 Tempetature Range | -35～+85℃ |
| 安全超载 Aafe Overload | 150%F.S |
| 传感器接线方式Sensor Mod of Connection | 输入input： 红Red(+) 黑Black(-) |
| 输出output：绿Green(+) 白White(-) | |
| 材质M aterial | 合金钢或不锈钢Alloy Steel or Stainless Steel |
▌外形尺寸
可按照您的要求给图，合理设计，深度优化，专业咨询热线：0311-68002401
▌接线方式
